NEF无氟丙烯酸粘接剂喷雾干燥收尘系统解决方案

行业痛点直击：锂电粉体除尘高频 “糊袋危机”，生产全线卡壳

在锂电池正极配套材料生产赛道，NEF 无氟丙烯酸水性粘接剂喷雾干燥工段，一直是除尘系统公认的 “老大难”。这款粉体原料自身特性特殊：由水性丙烯酸乳液干燥制成，分子链富含大量极性酯基，玻璃化温度偏低，粉体超细、比表面积大，天生吸潮、粘性远超常规无机锂电粉料。

行业通用除尘配置多为「一级旋风预收尘 + 二级布袋精除尘」双段结构，可绝大多数投产企业都会遭遇同一套致命问题，直接拖垮整条产线产能：

车间现场直观糟心事

1.压差飙升失控，风机 “乏力”

设备刚平稳运行 3-8 小时，除尘器压差直接从 800Pa 暴涨至 2000Pa 以上，引风机风量断崖式下跌，喷雾干燥塔内部负压失衡，干燥工艺彻底紊乱，产能被迫打折。

2.脉冲清灰形同虚设，滤袋永久结胶板结

反复脉冲喷吹后压差丝毫不见回落，滤袋表层会形成一层致密、有弹性的胶状硬壳，细腻粉料直接渗透进滤料纤维内部，常规清灰手段根本无法剥离，滤袋直接报废。

3.成品品质受损，原料损耗严重

滤袋糊堵导致干燥塔出料含水率超标，粉体抱团结块；同时滤料渗透跑粉，高价值粘接剂粉体大量随尾气流失，原材料成本持续走高，双重损耗压垮生产成本。

深挖根源！三大元凶持续加剧糊袋故障

1.尾气水汽饱和，低温结露是核心诱因

喷雾干燥尾气自带饱和水蒸气，一旦排风温度低于露点 15℃以内，管道、除尘器箱体、灰斗内壁极易冷凝出水。干燥细粉遇水汽瞬间软化发黏，牢牢粘覆滤袋表面，是糊袋最根本诱因。

2.粉体本身高极性，轻微水汽就会大面积粘膜

NEF 丙烯酸粉体极性极强，粘壁临界温度极低，只要环境存在微量凝水，就能在滤袋表面形成连续胶状粘膜，越积越厚，最终彻底堵塞滤料孔隙。

3.除尘系统设计与滤料选型双重踩坑

过滤风速设置过高、脉冲喷吹压力、吹扫时序匹配不合理；且多数厂家选用普通涤纶滤袋，无低表面能防粘涂层，粉体极易浸润纤维，渗透粘附无法清理。

一站式落地解决方案，从工艺、滤料、清灰、运维四维根治糊袋

一、前端工艺温控改造，从源头杜绝结露

想要不糊袋，先解决凝水问题，定下硬性温控标准：

稳定排风温度≥75℃，始终高于尾气露点 20℃以上。系统增设联动联锁，实时匹配进风温度与进料流量，进料量突增时自动升温、适度降料，稳定尾气工况。

全流程保温全覆盖：尾气输送管道、除尘器箱体、旋风分离器外壁统一加装 50mm 硅酸铝保温层 + 外层铝皮防护，隔绝外界冷风，杜绝局部低温冷凝。

箱体、灰斗伴热升级：除尘器箱体加装恒温伴热，灰斗配套蒸汽伴热，全程维持灰斗壁温＞65℃，防止粉料低温受潮结块。

热风辅助吹扫：箱体顶部增设干燥热风补风口，持续通入少量干热风吹扫箱顶死角，消除局部低温积水；设备停机前 10 分钟停止进料，热风空载吹扫滤袋，清空粘附粉料。

二、核心滤料升级：PTFE 覆膜防静电滤袋，适配锂电高粘粉体专用

淘汰传统普通涤纶滤袋，更换锂电定制 PTFE 覆膜防静电滤袋，针对性解决粉体粘附、静电吸粉、介质腐蚀三大痛点：

采用PTFE 覆膜防静电滤袋，替换普通涤纶：

1.超细覆膜层表面能极低，丙烯酸粉体不易粘附，脉冲吹扫后粉尘层整块脱落；

2.防静电消除静电吸附细粉，避免静电粘袋；耐 120℃尾气长期运行，不被酯类溶胀腐蚀。

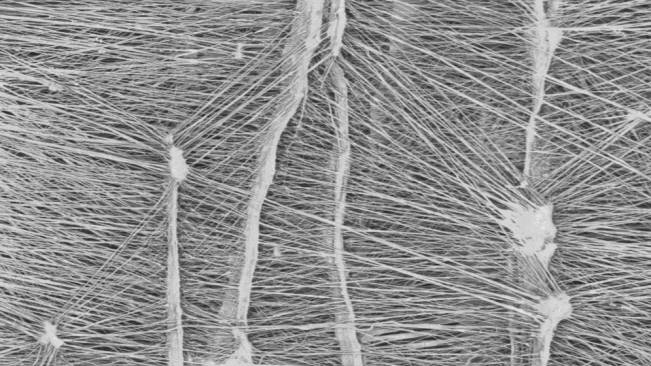

图1  超细覆膜层（表面能极低，粉体不粘附）

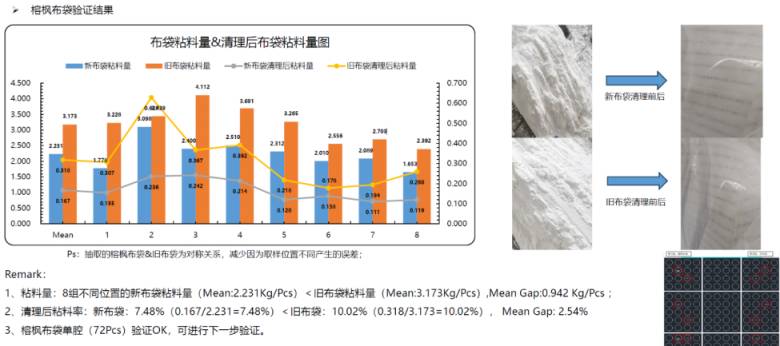

图2 某项目绿滤袋粘料量验证数据

三、脉冲清灰系统参数重构，适配高粘粉体清灰需求

常规无机粉料 0.3MPa 喷吹压力完全不足以清理胶状粉料，针对 NEF 粉体重新优化全套清灰参数：

喷吹压力提升至 0.45~0.55MPa，增强剥离冲击力；

脉冲宽度调至 0.12~0.15s，喷吹间隔缩短至 8~12s，提升清灰频次；

采用离线分仓吹扫模式，单仓离线清灰，其余仓持续过滤，无需全线停机，保障连续生产；

压差自动联锁管控：压差＞1200Pa 自动缩短喷吹周期，压差＞1800Pa 系统自动报警、联动降低进料负荷，提前规避堵袋停产。

四、精细化运维管理，延长滤袋寿命、规避粉体交叉污染

1. 日常巡检标准

每班定时记录各仓压差数据，单仓压差异常升高，代表局部覆膜破损积料；搭配出口在线粉尘检测仪，粉尘数值突增快速定位破损滤袋，及时更换。

2. 专用清洗方案

PTFE 覆膜滤袋禁止大力揉搓清洗，采用低温热风预吹扫 + 低压纯水轻柔喷淋，清洗后 80℃低温烘干，完全干透才能再次上机；水洗会小幅损耗覆膜防粘性能，建议最多清洗 2 次直接更换。

3. 更换周期参考

工况稳定（排风≥75℃、离线清灰、压缩空气干燥）：滤袋连续使用 25~35 天；

长期低温、进料波动大的恶劣工况：缩短至 15 天更换，避免覆膜老化失效引发批量糊袋。

4. 产线隔离防污染

NEF-1、NEF-2 两种型号粘接剂产线除尘器滤袋完全分开使用、分开存放，严禁混用，彻底杜绝不同规格粉体交叉污染，保障正极材料成品纯度。

方案总结

针对 NEF 无氟丙烯酸高粘粉体喷雾干燥收尘痛点，整套解决方案核心逻辑清晰，四管齐下稳定除尘系统运行：

核心滤料：PTFE 覆膜防静电滤袋是适配该工况最优选择，依靠低表面能覆膜隔绝粉体渗透粘附，搭配防静电解决静电积粉；

滤袋结构优化：缩短袋体长度、采用圆弧袋底、一体化密封袋口，降低单袋粉尘承载负荷，减少粘料堆积；

除尘系统配套升级：离线分仓清灰 + 持续热风保温 + 干燥压缩空气，三重保障覆膜滤袋防粘效果；

标准化运维管控：严格把控尾气温度、限制滤袋清洗次数、分产线专用滤袋，既能拉长滤袋更换周期，又能稳定收尘效果、保证正极材料品质。
